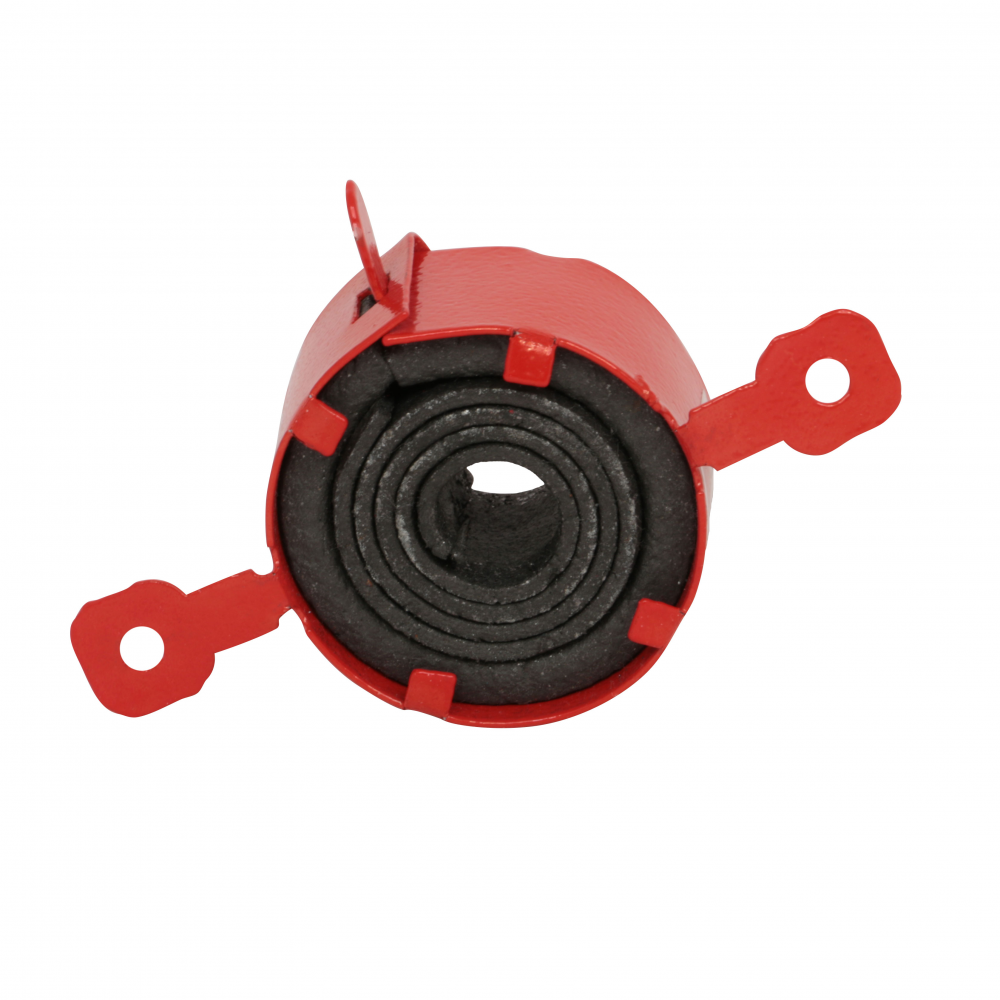

Кабельная проходка Огнеза ПМ-К d125

Кабельная проходка ОГНЕЗА-ПМ-К
Температура эксплуатации    -50°С до +80°С
Температура начала расширения     +150°С
Коэффициент вспучивания, не менее %    900
Предел огнестойкости EI, мин    180
Инерционность полного срабатывания (перекрытия) не более. мин.    4
Цвет    светло-серный, красный
Страна производитель    Россия

Диаметр: 40/20 , 50, 65, 80, 90, 110, 125
Принцип действия кабельной проходки
Принцип действия универсальных кабельных проходок в составе муфт противопожарных «ОГНЕЗА ПМ К» с заполнением пространства между муфтами слоем минеральной ваты основан на способности огнезащитного ленточного материала трехмерно расширяться в десятки раз при термическом воздействии. При пожаре под воздействием повышенных температур (около 150°С) компоненты ленточного вкладыша начинают реагировать, и материал увеличивается в размерах, образуя негорючий пенококс, который полностью перекрывает кабельную проходку и блокирует распространение пожара в близлежащие помещения по кабельным линиям через перекрытие или стену. Коэффициент вспучивания не менее 90 (900%). Минеральная вата служит в качестве огнеупорного материала, на период расширения ленточного вкладыша (не более 5 минут).
Огнестойкие кабельные проходки в составе муфт противопожарных ОГНЕЗА-ПМ-К служат для блокирования распространения пожара вдоль кабельных коммуникаций через стены и перекрытия с нормируемыми пределами огнестойкости. Универсальные кабельные проходки в составе муфт противопожарных ОГНЕЗА-ПМ-К могут быть применены на любых объектах, имеющих кабельные линии, проложенные, как в металлической закладной трубе, так и без нее через стены толщиной не менее 150 мм и перекрытия толщиной не менее 200 мм. Возможно применение как для одиночного кабеля, так и пучка кабелей.
Преимущества
•    Высокий предел огнестойкости.
•    Корпус проходки является разъемным и снабжен замком-стяжкой, что позволяет использовать на уже проложенные кабельные линии и упрощает монтаж и демонтаж изделия.
•    Все металлические части окрашены порошковой краской, что надежно защищает изделие от коррозии.
•    Начало срабатывания огнезащитного вкладыша - на 15 секунде, при температуре 150С
•    Срок эксплуатации универсальной кабельной проходки - 30 лет при температуре от -50 до +80С
Транспортировка и хранение
Комплектующие поставляются в коробке. Транспортировка и хранение при температуре от -50С до +60С. Транспартировка может осуществляться любым видом транспорта, обеспечивающего сохранность тары.
Рекомендации по монтажу
•    Кабельная проходка применяется для кабельных линий проложенные как в металлической закладной трубе, так и без нее, через стены толщиной не менее 150 мм.
•    Применяется как для одиночного кабеля, так и пучка кабелей.
•    Кабельные муфты монтируются с двух сторон в металлическую гильзу в стене или перекрытии вдоль прокладки кабельных линий. При отсутствии гильзы, муфта монтируется в отверстие, предварительно заделанное минеральным материалом.
•    Муфта монтируется корпусом внутрь стены или перекрытия, либо наружу, в зависимости от выбранного способа монтажа.
•    Муфта крепится к стене или потолочному перекрытию металлическими дюбелями или анкерными болтами.
•    Корпус муфты разъемный, что позволяет с легкостью осуществлять демонтаж замену кабельной проходки.
